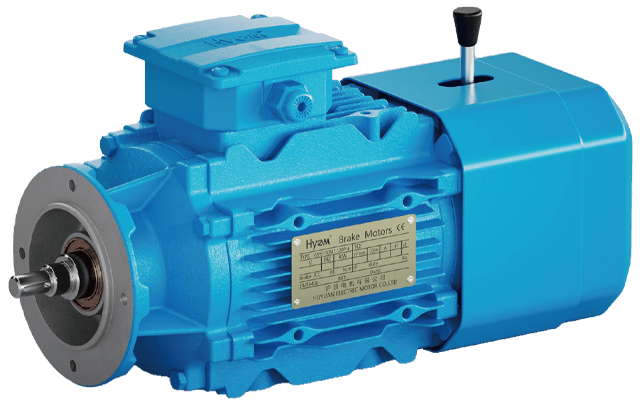

YSE系列电磁制动电动机硬齿面减速机专用电机,是一种结构紧凑、体积小巧且具有电磁制动功能的电动机。它采用电磁制动器与电机一体化设计,能够在停电或断电情况下实现快速制动和停止。配合硬齿面R、S、F、K系列减速机专用特性需要专门设计的电动机。
额定电压
额定频率
防护等级
YSE系列电磁制动电动机硬齿面减速机专用电机,是一种结构紧凑、体积小巧且具有电磁制动功能的电动机。它采用电磁制动器与电机一体化设计,能够在停电或断电情况下实现快速制动和停止。配合硬齿面R、S、F、K系列减速机专用特性需要专门设计的电动机。机座材料为铝拉伸和铸铁两种,在凸缘端结构和轴承座上都做了改进和调节。在同一型号中可和多种凸缘盖搭配,满足不同安装尺寸的要求。选用工字型凸缘端盖,转轴进行调质处理,同时加大轴承档次,可以提高轴承承载能力,增加安全系数及电机使用寿命。广泛应用于硬齿面减速机,在各种机械设备、输送机械、起重设备、冶金、矿山、化工、制药等行业中,起到了快速制动和停止的作用。特别适用于对安全性要求较高、急停需求较频繁的设备和场合,可以有效节省能源和提高生产效率。
特点
1. 结构紧凑:电磁制动器与电动机一体化设计,节省了安装空间。
2. 快速制动:电磁制动器能够快速有效地制动电动机,保证设备的停止和安全性
3. 良好的电磁兼容性,电磁制动电动机具有较低的电磁辐射和电磁干扰,不会对周围设备造成干扰。
4. 高效节能:采用高效的电机设计和制动系统,具有较低的能耗和较高的效率。
5. 高可靠性,电磁制动器采用高质量的电磁材料和制动系统,具有稳定的制动性能和可靠性。
使用条件
环境温度:-15℃〜+40℃
工作方式:S3
使用环境:海拔不超过1000m
冷却方式:IC411(风扇自扇冷却)
额定电压:380V(其它电压需另订协议)
额定频率:50Hz、60Hz
绝缘等级:F级、H级、C级
防护等级:IP54、IP55、IP65
性能数据
电压:380V 频率:50Hz
型号 | 对应功率 | 额定转速 | 堵转电流 | 堵转转矩 | 静制动力矩 | 励磁电压 | |
DY•KW | (r/min) | (D.A) | (ST-N.M) | torque(N.m) | (W) | ||
同步转速1500(r/min) | |||||||
YSE | 71-4 | 0.25 | 1200 | 1.5 | 2 | 2 | 99 |
YSE | 71-4 | 0.4 | 1200 | 2.8 | 4 | 2 | 99 |
YSE | 71-4 | 0.75 | 1200 | 3.6 | 8 | 4 | 99 |
YSE | 80M2-4 | 0.8 | 1200 | 3.6 | 8 | 4 | 99 |
YSE | 90S-4 | 1.1 | 1200 | 6.2 | 12 | 7.5 | 99 |
YSE | 90L-4 | 1.5 | 1200 | 7.5 | 16 | 7.5 | 99 |
YSE | 100L1-4 | 2.2 | 1200 | 10 | 24 | 15 | 99 |
YSE | 100L2-4 | 3.0 | 1200 | 12 | 30 | 15 | 99 |
YSE | 112M-4 | 4.0 | 1200 | 17 | 40 | 15 | 170 |
YSE | 132S-4 | 5.5 | 1200 | 24 | 52 | 30 | 170 |
YSE | 132M-4 | 7.5 | 1200 | 32 | 74 | 30 | 170 |
YSE | 160M-4 | 11 | 1200 | 58 | 116 | 80 | 170 |
YSE | 160L-4 | 15 | 1200 | 75 | 150 | 80 | 170 |
YSE | 180M-4 | 18.5 | 1200 | 92 | 185 | 150 | 170 |
YSE | 180L-4 | 22 | 1200 | 110 | 220 | 150 | 170 |
YSE | 200L-4 | 30 | 1200 | 170 | 300 | 200 | 170 |
YSE | 225S-4 | 37 | 1200 | 190 | 370 | 300 | 170 |
YSE | 225M-4 | 45 | 1200 | 248 | 450 | 300 | 170 |
同步转速1000(r/min) | |||||||
YSE | 90S-6 | 0.75 | 800 | 5 | 8 | 7.5 | 99 |
YSE | 90L-6 | 1.1 | 800 | 6 | 12 | 7.5 | 99 |
YSE | 100L-6 | 1.5 | 800 | 8 | 23 | 15 | 99 |
YSE | 112M-6 | 2.2 | 800 | 11.5 | 33 | 15 | 170 |
YSE | 132S-6 | 3.0 | 800 | 16 | 46 | 30 | 170 |
YSE | 132M1-6 | 4.0 | 800 | 19 | 60 | 30 | 170 |
YSE | 132M2-6 | 5.5 | 800 | 25 | 82 | 30 | 170 |
YSE | 160M-6 | 7.5 | 800 | 42.5 | 112 | 80 | 170 |
YSE | 160L-6 | 11 | 800 | 52 | 160 | 80 | 170 |
YSE | 180L-6 | 15 | 800 | 64 | 235 | 150 | 170 |
YSE | 200L1-6 | 18.5 | 800 | 88 | 270 | 200 | 170 |
YSE | 200L2-6 | 22 | 800 | 110 | 320 | 200 | 170 |
YSE | 225M-6 | 30 | 800 | 150 | 435 | 300 | 170 |
机座号 | 功率 | 轴径 | 轴长 | 法兰盘 | 安装孔 | 轴头 | ||||||||
Kw | D | D1 | L1 | L2 | E | P | M | N | T | S | n | G | F | |
D71K4 D71C4 D71D4 | 0.18 0.25 0.37 | 10 | 14 | 36 | 17 | 18.5 | 120 | 100 | 80 | 3 | 6.6 | 4 | 8.6 | 2 |
41.5 | 160 | 130 | 110 | 3.5 | 9 | |||||||||
47.5 | 200 | 165 | 130 | 3.5 | 11 | |||||||||
D80K4 ∽ D80N4 | 0.55 ∽ 0.75 | 12 | 17 | 36 | 19 | 20.5 | 120 | 100 | 80 | 3 | 6.6 | 4 | 10 | 3 |
41.5 | 160 | 130 | 110 | 3.5 | 9 | |||||||||
47.5 | 200 | 165 | 130 | 3.5 | 11 | |||||||||
52.5 | 250 | 215 | 180 | 4 | 14 | |||||||||
D90S4 ∽ D90L4 | 1.1 ∽ 1.5 | 14 | 20 | 36 | 21 | 22.5 | 120 | 100 | 80 | 3 | 6.6 | 4 | 12 | 3 |
41.5 | 160 | 130 | 110 | 3.5 | 9 | |||||||||
47.5 | 200 | 165 | 130 | 3.5 | 11 | |||||||||
53.5 | 250 | 215 | 180 | 4 | 14 | |||||||||
D100M4 ∽ D100L4 | 2.2 ∽ 3 | 16 | 22 | 36 | 24 | 26 | 120 | 100 | 80 | 3 | 6.6 | 4 | 13.4 | 4 |
44 | 160 | 130 | 110 | 3.5 | 9 | |||||||||
52 | 200 | 165 | 130 | 3.5 | 11 | |||||||||
56 | 250 | 215 | 180 | 4 | 14 | |||||||||
62 | 300 | 265 | 230 | 4 | 14 | |||||||||
68 | 350 | 300 | 250 | 5 | 18 | |||||||||
D112M4 | 4 | 18 | 25 | 44 | 27.2 | 29 | 160 | 130 | 110 | 3.5 | 9 | 4 | 13.4 | 4 |
53 | 200 | 165 | 130 | 3.5 | 11 | |||||||||
58 | 250 | 215 | 180 | 4 | 14 | |||||||||
63 | 300 | 265 | 230 | 4 | 14 | |||||||||
69 | 350 | 300 | 250 | 5 | 18 | |||||||||
D132S4 ∽ D132M4 ∽ D132L4 | 5.5 ∽ 7.5 ∽ 9.2 | 22 | 30 | 44 | 34.2 | 36 | 160 | 130 | 110 | 3.5 | 9 | 4 | 18.5 | 5 |
56 | 200 | 165 | 130 | 3.5 | 11 | |||||||||
61 | 250 | 215 | 180 | 4 | 14 | |||||||||
66 | 300 | 265 | 230 | 4 | 14 | |||||||||
72 | 350 | 300 | 250 | 5 | 18 | |||||||||
79 | 400 | 350 | 300 | 5 | 18 | 8 | ||||||||
87 | 450 | 400 | 350 | 5 | 18 | |||||||||
D160M4 D160L4 (铸铁壳) | 11 15 | 28 | 36 | 61 | 37.5 | 41 | 200 | 165 | 130 | 3.5 | 11 | 4 | 23.9 | 6 |
66 | 250 | 215 | 180 | 4 | 14 | |||||||||
71 | 300 | 265 | 230 | 4 | 14 | |||||||||
77 | 350 | 300 | 250 | 5 | 18 | |||||||||
84 | 400 | 350 | 300 | 5 | 18 | 8 | ||||||||
92 | 450 | 400 | 350 | 5 | 18 | |||||||||
100 | 550 | 450 | 450 | 5 | 18 | |||||||||
D180M4 ∽ D180L4 (铸铁壳) | 18.5 ∽ 22 | 32 | 40 | 66 | 37.5 | 41 | 250 | 215 | 180 | 4 | 14 | 4 | 27.3 | 8 |
71 | 300 | 265 | 230 | 4 | 14 | |||||||||
77 | 350 | 300 | 250 | 5 | 18 | |||||||||
84 | 400 | 350 | 300 | 5 | 18 | 8 | ||||||||
92 | 450 | 400 | 350 | 5 | 18 | |||||||||
100 | 550 | 500 | 450 | 5 | 18 | |||||||||
D200L4 D225S4 D225M4 (铸铁壳) | 30 37 45 | 38 | 50 | 71 | 37.5 | 41 | 300 | 265 | 230 | 4 | 14 | 4 | 33 | 10 |
77 | 350 | 300 | 250 | 5 | 18 | |||||||||
84 | 400 | 350 | 300 | 5 | 18 | 8 | ||||||||
92 | 450 | 400 | 350 | 5 | 18 | |||||||||
100 | 550 | 500 | 450 | 5 | 18 |
