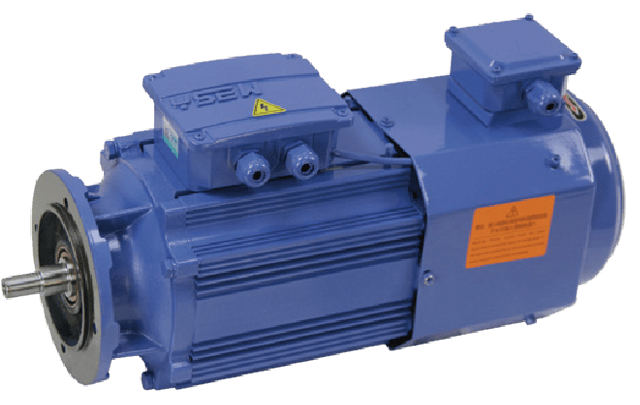

变频三相异步电动机-ZLS系列直连式电机-沪源电机有限公司

使用条件：

环境温度	-15℃~40℃	海拔	不超过1000米	额定电压	380V(其它电压需另订协议)	额定频率	50Hz、60Hz
工作制	连续工作制（S1）	防护等级	IP54/IP55	绝缘等级	F级	冷却方式	IC0141(风扇自扇冷却)

硬齿面R、S、F、K系列减速机专用YE2/YE3系列三相异步电动机是我公司为满足减速机特性需要专门设计的电动机。机座材料为铝拉伸和铸铁两种，在凸缘端结构和轴承座上都做了改进和调节。在同一型号中可和多种凸缘盖搭配，满足不同安装尺寸的要求。选用工字型凸缘端盖，转轴进行调质处理，同时加大轴承档次，可以提高轴承承载能力，增加安全系数及电机使用寿命。

技术参数

型号	额定功率	转速	电流	堵转电流	堵转转矩/额定转矩	最大转矩/额定转矩	静制动力矩	励磁电压	空载制动时间	轴流风机		恒转矩	恒功率
型号	KW	r/min	In A	额定电流	Tst/TN	Tmax/TN	N.m	W	S	电压 V	功率 W	Hz	Hz
同步转速3000（r/min）
80M1-2	0.75	2840	1.77	6.1	2.2	2.3	7.5	99	0.20	380	50	3~50	50~100
80M2-2	1.1	2840	2.50	7.0	2.2	2.3	7.5	99	0.20	380	50	3~50	50~100
90S-2	1.5	2840	3.34	7.0	2.2	2.3	13	99	0.25	380	50	3~50	50~100
90L-2	2.2	2840	4.73	7.0	2.2	2.3	13	99	0.25	380	50	3~50	50~100
100L-2	3.0	2860	6.19	7.5	2.2	2.3	30	99	0.30	380	50	3~50	50~100
112M-2	4.0	2880	8.05	7.5	2.2	2.3	30	170	0.35	380	50	3~50	50~100
132S1-2	5.5	2910	10.91	7.5	2.2	2.3	80	170	0.40	380	50	3~50	50~100
132S2-2	7.5	2910	14.70	7.5	2.2	2.3	80	170	0.40	380	55	3~50	50~100
160M1-2	11	2920	21.00	7.5	2.2	2.3	150	170	0.50	380	55	3~50	50~100
160M2-2	15	2920	28.36	7.5	2.2	2.3	150	170	0.50	380	55	3~50	50~100
160L-2	18.5	2920	34.36	7.5	2.2	2.3	150	170	0.50	380	55	3~50	50~100
180M-2	22	2930	40.68	7.5	2.0	2.3	200	170	0.60	380	80	3~50	50~100
200L1-2	30	2940	55.05	7.5	2.0	2.3	300	170	0.70	380	80	3~50	50~100
200L2-2	37	2960	67.53	7.5	2.0	2.3	300	170	0.70	380	80	3~50	50~100
225M-2	45	2960	81.77	7.5	2.0	2.3	450	170	0.80	380	80	3~50	50~100
同步转速 1500r/min
711-4	0.25	1390	0.76	5.2	2.1	2.2	4	99	0.2	380	200	3~50	50~100
712-4	0.37	1390	1.07	5.2	2.1	2.2	4	99	0.2	380	230	3~50	50~100
80M1-4	0.55	1390	1.48	5.2	2.4	2.3	7.5	99	0.20	380	230	3~50	50~100
80M2-4	0.75	1390	1.88	6.0	2.3	2.3	7.5	99	0.20	380	320	3~50	50~100
90S-4	1.1	1390	2.67	6.0	2.3	2.3	13	99	0.25	380	320	3~50	50~100
90L-4	1.5	1390	3.48	6.0	2.3	2.3	13	99	0.25	380	320	3~50	50~100
100L1-4	2.2	1410	4.90	7.0	2.3	2.3	30	99	0.30	380	200	3~50	50~100
100L2-4	3.0	1410	6.50	7.0	2.3	2.3	30	99	0.30	380	230	3~50	50~100
112M-4	4.0	1435	8.56	7.0	2.3	2.3	30	170	0.35	380	230	3~50	50~100
132S-4	5.5	1440	11.48	7.0	2.3	2.3	80	170	0.40	380	320	3~50	50~100
132M-4	7.5	1440	15.29	7.0	2.3	2.3	80	170	0.40	380	320	3~50	50~100
160M-4	11	1460	22.16	7.0	2.3	2.3	150	170	0.50	380	320	3~50	50~100
160L-4	15	1460	29.59	7.5	2.2	2.3	150	170	0.50	380	200	3~50	50~100
180M-4	18.5	1470	35.84	7.5	2.2	2.3	200	170	0.60	380	230	3~50	50~100
180L-4	22	1470	42.43	7.5	2.2	2.3	200	170	0.60	380	230	3~50	50~100
200L-4	30	1470	57.42	7.2	2.2	2.3	300	170	0.70	380	320	3~50	50~100
225S-4	37	1475	69.70	7.2	2.2	2.3	450	170	0.80	380	320	3~50	50~100
225M-4	45	1475	84.41	7.2	2.2	2.3	450	170	0.80	380	320	3~50	50~100
同步转速 1000r/min
90S-6	0.75	910	2.09	5.5	2.2	2.1	13	99	0.25	380	230	3~50	50~100
90L-6	1.1	910	2.93	5.5	2.0	2.1	13	99	0.25	380	230	3~50	50~100
100L-6	1.5	920	3.81	5.5	2.0	2.1	30	99	0.30	380	320	3~50	50~100
112M-6	2.2	935	5.38	6.5	2.0	2.1	30	170	0.35	380	320	3~50	50~100
132S-6	3.0	960	7.20	6.5	2.0	2.1	80	170	0.40	380	320	3~50	50~100
132M1-6	4.0	960	9.45	6.5	2.1	2.1	80	170	0.40	380	200	3~50	50~100
132M2-6	5.5	960	12.62	6.5	2.1	2.1	80	170	0.40	380	230	3~50	50~100
160M-6	7.5	970	16.97	6.5	2.1	2.1	150	170	0.50	380	230	3~50	50~100
160L-6	11	970	24.16	6.5	2.0	2.1	150	170	0.50	380	320	3~50	50~100
180L-6	15	970	31.37	7.0	2.0	2.1	200	170	0.60	380	200	3~50	50~100
200L1-6	18.5	980	38.39	7.0	2.0	2.1	300	170	0.70	380	230	3~50	50~100
200L2-6	22	980	44.30	7.0	2.1	2.1	300	170	0.70	380	230	3~50	50~100
225M-6	30	985	59.17	7.0	2.1	2.1	450	170	0.80	380	320	3~50	50~100
同步转速 750r/min
132S-8	2.2	705	6.0	6.0	2.0	2.1	80	170	0.40	380	320	3~50	50~100
132M-8	3.0	705	7.9	6.0	1.8	2.0	80	170	0.40	380	320	3~50	50~100
160M1-8	4.0	720	10.3	6.0	1.8	2.0	150	170	0.50	380	320	3~50	50~100
160M2-8	5.5	720	13.6	6.0	1.9	2.0	150	170	0.50	380	200	3~50	50~100
160L-8	7.5	720	17.8	6.0	2.0	2.0	150	170	0.50	380	230	3~50	50~100
180L-8	11	730	25.1	6.6	2.0	2.0	200	170	0.60	380	230	3~50	50~100
200L-8	15	730	34.1	6.6	2.0	2.0	300	170	0.70	380	320	3~50	50~100
225S-8	18.5	735	41.1	6.6	1.9	2.0	450	170	0.80	380	230	3~50	50~100
225M-8	22	735	47.4	6.6	1.9	2.0	450	170	0.80	380	320	3~50	50~100
