三相异步电动机-ZLS系列直连式电机-沪源电机有限公司

使用条件：

环境温度	-15℃~40℃	海拔	不超过1000米	额定电压	380V(其它电压需另订协议)	额定频率	50Hz、60Hz
工作制	连续工作制（S1）	防护等级	IP54/IP55	绝缘等级	F级	冷却方式	IC0141(风扇自扇冷却)

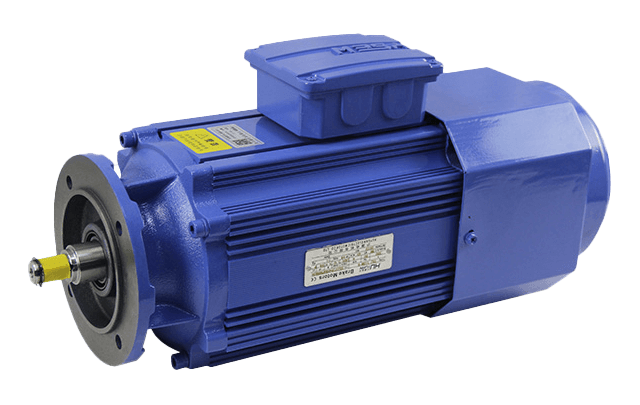

硬齿面R、S、F、K系列减速机专用YE2/YE3系列三相异步电动机是我公司为满足减速机特性需要专门设计的电动机。机座材料为铝拉伸和铸铁两种，在凸缘端结构和轴承座上都做了改进和调节。在同一型号中可和多种凸缘盖搭配，满足不同安装尺寸的要求。选用工字型凸缘端盖，转轴进行调质处理，同时加大轴承档次，可以提高轴承承载能力，增加安全系数及电机使用寿命。

性能数据

型号	额定功率		电流In(A)	转速（r/min）	效率η%	功率因素cosφ	堵转电流	堵转转矩	最大转矩	最小转矩	噪场DB(A)
型号	KW	HP	电流In(A)	转速（r/min）	效率η%	功率因素cosφ	额定电流	额定转矩	额定转矩	额定转矩	噪场DB(A)
同步转速3000r/min
80M1-2	0.75	1	1.8	2840	77.4	0.82	6.8	2.3	2.3	1.5	64
80M2-2	1.1	1.5	2.53	2840	9.6	0.83	7.1	2.3	2.3	1.5	64
90S-2	1.5	2	3.34	2840	81.3	0.84	7.3	2.3	2.3	1.5	69
90L-2	2.2	3	4.73	2840	83.2	0.85	7.6	2.3	2.3	1.4	69
100L-2	3	4	6.19	2860	84.6	0.87	7.8	2.3	2.2	1.4	76
112M-2	4	5.5	8.05	2880	85.8	0.88	8.1	2.3	2.2	1.4	79
132S1-2	5.5	7.5	10.92	2910	87.0	0.88	8.2	2.3	2.2	1.2	81
132S2-2	7.5	10	14.53	2910	88.1	0.89	7.8	2.3	2.2	1.2	81
160M1-2	11	15	21.01	2920	89.4	0.89	7.9	2.3	2.2	1.2	83
160M2-2	15	20	28.36	920	90.3	0.89	7.9	2.3	2.2	1.2	83
160L-2	18.5	25	34.74	2920	90.9	0.89	8.0	2.3	2.2	1.1	83
180M-2	22	30	41.1	2930	91.3	0.89	8.1	2.3	2.2	1.1	85
200L1-2	30	40	55.7	2940	92.0	0.89	7.5	2.3	2.0	1.1	86
200L2-1	37	50	68.3	2960	92.5	0.89	7.5	2.3	2.0	1.1	86
225M-2	45	60	82.7	2960	92.9	0.89	7.5	2.3	2.2	1.0	88
250M-2	55	75	100.7	2960	93.2	0.89	7.6	2.3	2.2	1.0	91
280S-2	75	100	136.5	2960	93.8	0.89	6.9	2.3	1.8	0.9	93
280M-2	90	125	163.3	2960	94.1	0.89	6.9	2.3	1.8	0.9	93
315S-2	110	150	196.9	2970	94.3	0.90	7.0	2.3	1.8	0.9	94
315M-2	132	180	235.6	2970	94.6	0.90	7.0	2.3	1.8	0.9	94
315L1-2	160	215	281.8	2970	94.8	0.90	7.1	2.3	1.8	0.9	94
315L2-2	200	270	351.5	2970	95.0	0.91	7.1	2.3	1.8	0.8	94
355M-2	250	340	439.4	2970	95.0	0.91	7.1	2.3	1.6	0.8	102
355L-2	315	420	553.6	2970	95.0	0.91	7.2	2.3	1.6	0.8	102
3551-2	355	623.9	623.9	2970	95.0	0.91	7.2	2.3	1.6	0.7	106
3552-2	375	659.1	659.1	2970	95.0	0.91	7.2	2.3	1.6	0.7	106
同步转速1500r/min
80M1-4	0.5	0.75	1.38	1390	79.6	0.76	6.4	2.3	2.3	1.6	61
80M2-4	0.75	1	1.88	1390	79.6	0.76	6.4	2.3	2.3	1.6	61
90S-4	1.1	1.5	2.67	1390	81.4	0.77	6.6	2.3	2.3	1.6	64
90L-4	1.5	2	3.53	1390	82.8	0.78	6.7	2.3	2.3	1.6	64
100L1-4	2.2	3	4.96	1410	84.3	0.80	7.3	2.3	2.3	1.5	69
100L2-4	3	4	6.58	1410	85.5	0.81	7.5	2.3	2.3	1.5	69
112M-4	4	5.5	8.66	1435	86.6	0.81	7.5	2.3	2.3	1.5	70
132S-4	5.5	7.5	11.62	1440	87.7	0.82	7.5	2.0	2.3	1.4	76
132M-4	7.5	10	15.48	1440	88.7	0.83	7.3	2.0	2.3	1.4	76
160M-4	11	15	22.42	1460	89.8	0.83	7.4	2.0	2.3	1.4	78
160L-4	15	20	29.95	1460	90.6	0.84	7..5	2.0	2.3	1.4	78
180M-4	18.5	25	36.3	1470	91.2	0.85	7.6	2.0	2.3	1.2	80
180L-4	22	30	42.9	1470	91.6	0.85	7.7	2.1	2.3	1.2	80
200L-4	30	40	58.1	1470	92.3	0.85	7.1	2.1	2.3	1.2	80
225S-4	37	50	70.5	1475	92.7	0.86	7.3	2.1	2.3	1.2	81
225M-4	45	60	85.4	1475	93.1	0.86	7.3	2.1	2.3	1.1	81
250M-4	55	75	103.9	1480	93.5	0.86	7.3	2.2	2.3	1.1	82
280S-4	75	100	139.3	1480	94.0	0.87	6.8	2.2	2.3	1.0	83
280M-4	90	125	165.0	1480	94.2	0.88	6.9	2.2	2.2	1.0	83
315S-4	110	150	198.7	1480	94.5	0.89	6.9	2.1	2.2	1.0	91
315M-4	132	180	238.0	1480	94.7	0.89	6.9	2.1	2.2	1.0	91
315L1-4	160	215	284.6	1480	94.9	0.90	6.9	2.1	2.2	1.0	91
315L2-4	200	270	355.0	1480	95.1	0.90	6.9	2.1	2.2	0.9	91
355M-4	250	340	443.8	1490	95.1	0.90	6.9	2.0	2.2	0.9	97
355L-4	315	420	559.2	1490	95.1	0.90	6.9	2.0	2.2	0.8	97
3551-4	355	420	637.3	1490	95.1	0.89	6.5	1.7	2.2	0.8	104
3552-4	375	420	673.2	1490	95.1	0.89	6.5	1.7	2.2	0.8	104
同步转速1000r/min
90S-6	0.75	4	2.11	910	75.9	0.71	5.8	2.0	2.1	1.5	64
90L-6	1.1	1.5	2.97	910	78.1	0.72	5.9	2.0	2.1	1.3	64
100L-6	1.5	2	3.97	920	79.8	0.72	5.9	2.0	2.1	1.3	68
112M-6	2.2	3	5.68	935	81.8	0.72	6.2	2.0	2.1	1.3	72
132S-6	3.0	4	7.60	960	83.3	0.72	6.4	2.0	2.1	1.3	76
132M1-6	4.0	5.5	9.71	960	84.6	0.74	6.6	2.0	2.1	1.3	76
132M2-6	5.5	7.5	12.96	960	86.0	0.78	6.8	2.0	2.1	1.3	76
160M-6	7.5	10	16.75	970	87.2	0.78	6.8	2.0	2.1	1.3	80
160L-6	11	15	23.85	970	88.7	0.79	6.9	2.0	2.1	1.2	80
180L-6	15	20	31.0	970	89.7	0.82	7.3	2.0	2.1	1.2	79
200L1-6	18.5	25	38.9	980	90.4	0.80	7.2	2.0	2.1	1.2	79
200L2-6	22	30	45.4	980	90.9	0.81	7.3	2.0	2.1	1.2	79
225M-6	30	40	60.6	985	91.7	0.82	6.8	2.0	2.2	1.2	80
250M-6	37	50	73.5	980	92.2	0.83	7.0	2.0	2.2	1.2	82
280S-6	45	60	86.8	980	92.7	0.85	7.2	2.0	2.0	1.1	83
280M-6	55	75	104.4	980	93.1	0.86	7.2	2.0	2.0	1.1	83
315S-6	75	100	144.8	985	93.7	0.84	6.5	2.0	2.0	1.0	88
315M-6	90	125	171.1	985	94.0	0.85	6.6	2.0	2.0	1.0	88
315L1-6	110	150	208.5	985	94.3	0.85	6.6	2.0	2.0	1.0	88
315L2-6	132	180	246.5	985	94.6	0.86	6.6	2.0	2.0	1.0	88
335M1-6	160	215	298.2	990	94.8	0.86	6.7	2.0	2.0	1.0	89
335M2-6	200	270	371.9	990	95.0	0.86	6.8	2.0	2.0	0.9	89
355L-6	250	340	464.9	990	95.0	0.86	6.8	2.0	2.0	0.9	89
3552-6	315	340	585.8	990	95.0	0.86	6.8	2.0	2.0	0.8	95
