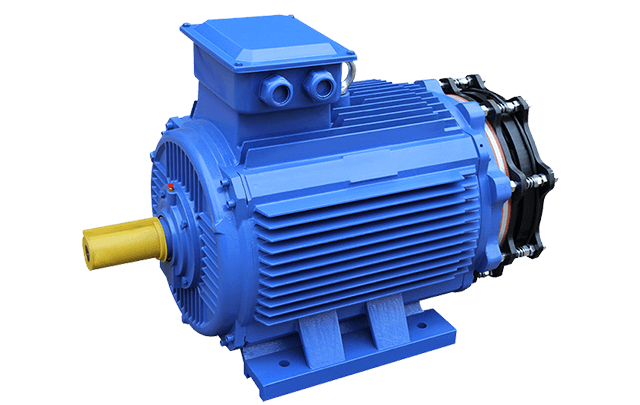

YZPEJ-B3卧式-YZPEJ系列起重变频制动电动机-沪源电机有限公司

YZP、YVP系列变频调速三相异步电动机与电子变频器联合使用，可实现转速150~2750rpm（4极）范围内的无级调速，是那些有大范围无级调速需求的机械设备的理想动力，广泛应用于交通运输、冶金、纺织、印染、化工、矿山、风机、水泵等行业。其电气性能和安装尺寸按国家标准JB/T7118-2004要求制造，并与国际EC标准接轨。

使用条件：

机座中心高：80~355tnm	额定电压：380v（其他电压需另订协议）	防护等级P54（或P55）
功率范围：0.55~315kw	额定频率：50Hz（或60Hz）	绝缘等级F级工作制：S1/S3

技术参数

型号	额定功率	转速	电流	堵转电流	堵转转矩/额定转矩	最大转矩/额定转矩	静制动力矩	励磁电压	空载制动时间	轴流风机		恒转矩	恒功率
型号	KW	（r/min）	In(A)	额定电流	Tst/TN	Tmax/TN	(N.m)	（W）	(S)	电压(V）	功率(W)	Hz	Hz
同步转速3000（r/min）
80M1-2	0.75	2840	1.77	6.1	2.2	2.3	7.5	99	0.20	380	50	3~50	50~100
80M2-2	1.1	2840	2.50	7.0	2.2	2.3	7.5	99	0.20	380	50	3~50	50~100
90S-2	1.5	2840	3.34	7.0	2.2	2.3	13	99	0.25	380	50	3~50	50~100
90L-2	2.2	2840	4.73	7.0	2.2	2.3	13	99	0.25	380	50	3~50	50~100
100L-2	3.0	2860	6.19	7.5	2.2	2.3	30	99	0.30	380	50	3~50	50~100
112M-2	4.0	2880	8.05	7.5	2.2	2.3	30	170	0.35	380	50	3~50	50~100
132S1-2	5.5	2910	10.91	7.5	2.2	2.3	80	170	0.40	380	50	3~50	50~100
132S2-2	7.5	2910	14.70	7.5	2.2	2.3	80	170	0.40	380	55	3~50	50~100
160M1-2	11	2920	21.00	7.5	2.2	2.3	150	170	0.50	380	55	3~50	50~100
160M2-2	15	2920	28.36	7.5	2.2	2.3	150	170	0.50	380	55	3~50	50~100
160L-2	18.5	2920	34.36	7.5	2.2	2.3	150	170	0.50	380	55	3~50	50~100
180M-2	22	2930	40.68	7.5	2.0	2.3	200	170	0.60	380	80	3~50	50~100
200L1-2	30	2940	55.05	7.5	2.0	2.3	300	170	0.70	380	80	3~50	50~100
200L2-2	37	2960	67.53	7.5	2.0	2.3	300	170	0.70	380	80	3~50	50~100
225M-2	45	2960	81.77	7.5	2.0	2.3	450	170	0.80	380	80	3~50	50~100
同步转速 1500r/min
711-4	0.25	1390	0.76	5.2	2.1	2.2	4	99	0.2	380	200	3~50	50~100
712-4	0.37	1390	1.07	5.2	2.1	2.2	4	99	0.2	380	230	3~50	50~100
80M1-4	0.55	1390	1.48	5.2	2.4	2.3	7.5	99	0.20	380	230	3~50	50~100
80M2-4	0.75	1390	1.88	6.0	2.3	2.3	7.5	99	0.20	380	320	3~50	50~100
90S-4	1.1	1390	2.67	6.0	2.3	2.3	13	99	0.25	380	320	3~50	50~100
90L-4	1.5	1390	3.48	6.0	2.3	2.3	13	99	0.25	380	320	3~50	50~100
100L1-4	2.2	1410	4.90	7.0	2.3	2.3	30	99	0.30	380	200	3~50	50~100
100L2-4	3.0	1410	6.50	7.0	2.3	2.3	30	99	0.30	380	230	3~50	50~100
112M-4	4.0	1435	8.56	7.0	2.3	2.3	30	170	0.35	380	230	3~50	50~100
132S-4	5.5	1440	11.48	7.0	2.3	2.3	80	170	0.40	380	320	3~50	50~100
132M-4	7.5	1440	15.29	7.0	2.3	2.3	80	170	0.40	380	320	3~50	50~100
160M-4	11	1460	22.16	7.0	2.3	2.3	150	170	0.50	380	320	3~50	50~100
160L-4	15	1460	29.59	7.5	2.2	2.3	150	170	0.50	380	200	3~50	50~100
180M-4	18.5	1470	35.84	7.5	2.2	2.3	200	170	0.60	380	230	3~50	50~100
180L-4	22	1470	42.43	7.5	2.2	2.3	200	170	0.60	380	230	3~50	50~100
200L-4	30	1470	57.42	7.2	2.2	2.3	300	170	0.70	380	320	3~50	50~100
225S-4	37	1475	69.70	7.2	2.2	2.3	450	170	0.80	380	320	3~50	50~100
225M-4	45	1475	84.41	7.2	2.2	2.3	450	170	0.80	380	320	3~50	50~100
同步转速 1000r/min
90S-6	0.75	910	2.09	5.5	2.2	2.1	13	99	0.25	380	230	3~50	50~100
90L-6	1.1	910	2.93	5.5	2.0	2.1	13	99	0.25	380	230	3~50	50~100
100L-6	1.5	920	3.81	5.5	2.0	2.1	30	99	0.30	380	320	3~50	50~100
112M-6	2.2	935	5.38	6.5	2.0	2.1	30	170	0.35	380	320	3~50	50~100
132S-6	3.0	960	7.20	6.5	2.0	2.1	80	170	0.40	380	320	3~50	50~100
132M1-6	4.0	960	9.45	6.5	2.1	2.1	80	170	0.40	380	200	3~50	50~100
132M2-6	5.5	960	12.62	6.5	2.1	2.1	80	170	0.40	380	230	3~50	50~100
160M-6	7.5	970	16.97	6.5	2.1	2.1	150	170	0.50	380	230	3~50	50~100
160L-6	11	970	24.16	6.5	2.0	2.1	150	170	0.50	380	320	3~50	50~100
180L-6	15	970	31.37	7.0	2.0	2.1	200	170	0.60	380	200	3~50	50~100
200L1-6	18.5	980	38.39	7.0	2.0	2.1	300	170	0.70	380	230	3~50	50~100
200L2-6	22	980	44.30	7.0	2.1	2.1	300	170	0.70	380	230	3~50	50~100
225M-6	30	985	59.17	7.0	2.1	2.1	450	170	0.80	380	320	3~50	50~100
同步转速 750r/min
132S-8	2.2	705	6.0	6.0	2.0	2.1	80	170	0.40	380	320	3~50	50~100
132M-8	3.0	705	7.9	6.0	1.8	2.0	80	170	0.40	380	320	3~50	50~100
160M1-8	4.0	720	10.3	6.0	1.8	2.0	150	170	0.50	380	320	3~50	50~100
160M2-8	5.5	720	13.6	6.0	1.9	2.0	150	170	0.50	380	200	3~50	50~100
160L-8	7.5	720	17.8	6.0	2.0	2.0	150	170	0.50	380	230	3~50	50~100
180L-8	11	730	25.1	6.6	2.0	2.0	200	170	0.60	380	230	3~50	50~100
200L-8	15	730	34.1	6.6	2.0	2.0	300	170	0.70	380	320	3~50	50~100
225S-8	18.5	735	41.1	6.6	1.9	2.0	450	170	0.80	380	230	3~50	50~100
225M-8	22	735	47.4	6.6	1.9	2.0	450	170	0.80	380	320	3~50	50~100
