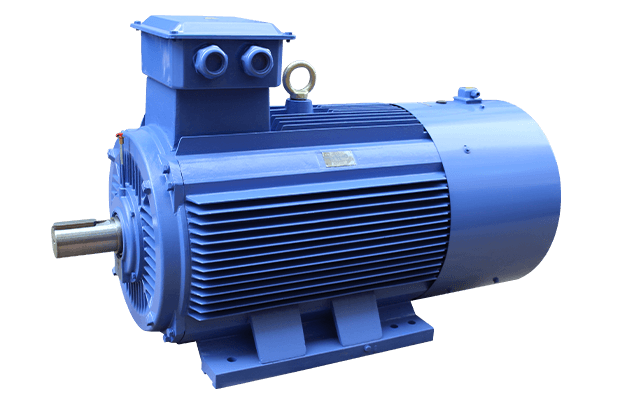

YZP-YZP系列变频三相异步电动机-沪源电机有限公司

YZP系列变频调速三相异步电动机是为了满足以变频器为供电电源”对三相异步电动机特殊的电枢磁场及匝间绝缘的要求而生产的Y系列派生电机。 YZP系列电动机对定子、转子稱形和定子绕组分布形式作了特殊的考虑，以抑制和减小时间诺波引起的一系列电机空间诺波产生的不良影响。电机在绝缘结构设计上考虑到变频器输出高载波在线圈匝间反复施加陡度扱大的冲击电压的严酷考验，采用特殊措施，使电机的匝间耐压远超普通三相异步电动机。为了保证电机在不同的转速下均具有良好的冷却效果’电机单独装有直流风机。 YZP系列电机效率高、调速范围广、精度高、运行稳定、操作和维修方便。其安装尺寸符合国际电工委员会(IEC)标准。可以在5-100HZ范围内连续调速， 5-5OHZ为恒转矩运行，50-100HZ恒功率运行。

两大优势：

电动机的功率等级低，座机中心高的对应关系和安装尺寸均同Y系列同规格。

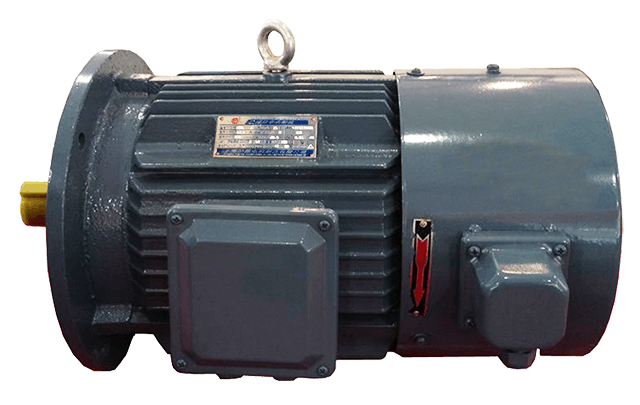

在风罩内装有直流风机，在各种转速下，均有良好的冷却效果。

技术参数

型号	功率	额定电流	转速	额定转矩	转动惯量	轴流风机		恒转矩	恒功率
型号	kW	A	r/min	N.m	kg·m2	电压V	功率W	Hz	Hz
同步转速 1500r/min
71M1-4	0.25	0.81	1330	1.8	0.012	380	50	3~50	50~100
71M2-4	0.37	1.1	1330	2.66	0.012	380	50	3~50	50~100
80M1-4	0.55	1.48	1390	3.67	0.012	380	50	3~50	50~100
80M2-4	0.75	1.88	1390	5.01	0.012	380	50	3~50	50~100
90S-4	1.1	2.67	1390	7.35	0.012	380	50	3~50	50~100
90L-4	1.5	3.48	1390	10	0.012	380	50	3~50	50~100
100L1-4	2.2	4.90	1410	14.6	0.012	380	50	3~50	50~100
112M1-4	3.0	6.8	1435	20.0	0.012	380	55	3~50	50~100
112M2-4	4.0	8.9	1435	26.6	0.014	380	55	3~50	50~100
132M1-4	5.5	11.7	1445	36.3	0.031	380	55	3~50	50~100
132M2-4	6.3	13.1	1445	41.6	0.041	380	55	3~50	50~100
160M1-4	7.5	16.0	1455	49.2	0.07	380	80	3~50	50~100
160M2-4	11	23.4	1455	72.2	0.092	380	80	3~50	50~100
160L-4	15	30.5	1455	98.5	0.117	380	80	3~50	50~100
180L-4	22	43.2	1465	143	0.198	380	80	3~50	50~100
200L-4	30	58.3	1475	194	0.346	380	150	3~50	50~100
225M-4	37	70.3	1480	239	0.665	380	200	3~50	50~100
250M1-4	45	86.5	1480	290	0.789	380	230	3~50	50~100
250M2-4	55	104.5	1480	355	0.892	380	230	3~50	50~100
280S1-4	63	121.1	1485	405	1.468	380	320	3~50	50~100
280S2-4	75	141.3	1485	482	1.631	380	320	3~50	50~100
280M-4	90	166.9	1485	579	1.955	380	320	3~50	50~100
315S1-4	110	205.7	1485	707	3.979	380	370	3~50	50~100
315M-4	132	243.9	1485	849	4.544	380	370	3~50	50~100
355M-4	160	290.8	1490	1026	7.405	380	370	3~50	50~100
355L1-4	200	353.6	1490	1282	8.767	380	600	3~50	50~100
355L2-4	250	441.9	1490	1602	10.296	380	600	3~50	50~100
同步转速 1000r/min
112M1-6	1.5	3.9	940	15.2	0.013	380	55	3~50	50~100
112M2-6	2.2	5.6	940	22.4	0.017	380	55	3~50	50~100
132M1-6	3	7.4	960	29.8	0.035	380	55	3~50	50~100
132M2-6	4	9.6	960	39.8	0.046	380	55	3~50	50~100
160M1-6	5.5	12.5	965	54.4	0.086	380	80	3~50	50~100
160M2-6	7.5	17.0	965	74.2	0.11	380	80	3~50	50~100
160L-6	11	24.3	965	109	0.145	380	80	3~50	50~100
180L-6	15	32.0	975	147	0.253	380	80	3~50	50~100
200L-6	22	47.0	980	214	0.482	380	150	3~50	50~100
225M-6	30	59.3	985	291	0.785	380	200	3~50	50~100
250M1-6	37	71.1	980	361	1.153	380	230	3~50	50~100
250M2-6	45	86.4	980	439	1.351	380	230	3~50	50~100
280S1-6	55	106.3	985	533	2.227	380	320	3~50	50~100
280S2-6	63	120.3	985	611	2.477	380	320	3~50	50~100
280M-6	75	140.8	985	727	2.857	380	320	3~50	50~100
315S1-6	90	172.1	990	868	5.216	380	370	3~50	50~100
315M-6	110	209.6	990	1061	5.887	380	370	3~50	50~100
355M-6	132	251.0	990	1273	9.726	380	600	3~50	50~100
355L1-6	160	302.6	990	1543	10.957	380	600	3~50	50~100
355L2-6	200	373.9	990	1929	13.1	380	600	3~50	50~100
400L1-6	250	473.2	990	2388	22.8	380	2200	3~50	50-100
400L2-6	300	567.8	990	2865	25.8	380	2200	3~50	50-100
同步转速 750r/min
132M1-8	2.2	6.0	710	29.6	0.035	380	55	3~50	50~100
132M2-8	3	8.1	710	40.4	0.046	380	55	3~50	50~100
160M1-8	4	10.0	720	53.1	0.082	380	80	3~50	50~100
160M2-8	5.5	13.8	720	73.0	0.11	380	80	3~50	50~100
160L-8	7.5	18.1	720	99.5	0.149	380	80	3~50	50~100
180L-8	11	26.3	725	145	0.253	380	80	3~50	50~100
200L-8	15	36.0	730	196	0.461	380	150	3~50	50~100
225M-8	22	49.5	725	290	0.808	380	200	3~50	50~100
250M1-8	30	64.2	735	390	1.227	380	230	3~50	50~100
250M2-8	37	78.2	735	481	1.45	380	230	3~50	50~100
280S1-8	45	96.5	740	581	2.519	380	320	3~50	50~100
280M-8	55	115.8	740	710	2.978	380	320	3~50	50~100
315S1-8	63	134.0	740	813	6.255	380	370	3~50	50~100
315S2-8	75	157.4	740	968	7.036	380	370	3~50	50~100
315M-8	90	188.5	740	1162	7.908	380	370	3~50	50~100
355M-8	110	227.9	740	1420	9.792	380	600	3~50	50~100
355L1-8	132	272.1	740	1704	11.588	380	600	3~50	50~100
355L2-8	160	329.8	740	2065	13.781	380	600	3~50	50~100
400L1-8	200	399.5	745	2547	22.8	380	2200	3~50	50-100
400L2-8	250	499.3	745	3183	25.8	380	2200	3~50	50-100
同步转速 600r/min
280S-10	37	88	590	599	2.519	380	320	3~50	50~100
280M-10	45	107	590	728	2.978	380	320	3~50	50~100
315S1-10	55	126.8	590	890	6.428	380	370	3~50	50~100
315S2-10	63	144.5	590	1020	7.036	380	370	3~50	50~100
315M-10	75	168.8	590	1214	7.908	380	370	3~50	50~100
355M-10	90	203.8	595	1445	9.646	380	600	3~50	50~100
355L1-10	110	246.9	595	1766	11.588	380	600	3~50	50~100
355L2-10	132	292.3	595	2119	13.781	380	600	3~50	50~100
400L1-10	160	341.4	595	2550	23.6	380	2200	3~50	50-100
400L2-10	200	426.7	595	3183	25.2	380	2200	3~50	50-100
